木製建具の設計を進める中で、「引き戸の納まり図をどう描けば施工がスムーズにいくのか」「RC造と木造で詳細をどう変えるべきか」など、頭を悩ませることはありませんか？美しい空間づくりには欠かせない要素ですが、少しの寸法ミスや知識不足が、現場での干渉や手戻りといった大きなトラブルにつながることも少なくありません。
そこでこの記事では、数多くの製作実績を持つ建具屋の視点から、片引きや引き違いといった種類別の納まり図のポイントや、機能性を高めるための注意点について具体的に解説します。
より精度の高い図面を描きたい設計者の方や、現場での指示を的確に行いたい施工管理者の方は、ぜひ参考にしてみてください。
■種類別：木製引き戸の納まり
木製建具の設計において、引き戸の種類ごとの納まりを正確に把握することは、施工精度とデザインの美しさに直結します。ここでは、現場で頻繁に採用される代表的なスタイルの図面ポイントと、CADデータ作成時に注意すべき寸法やレールの配置について具体的に解説します。

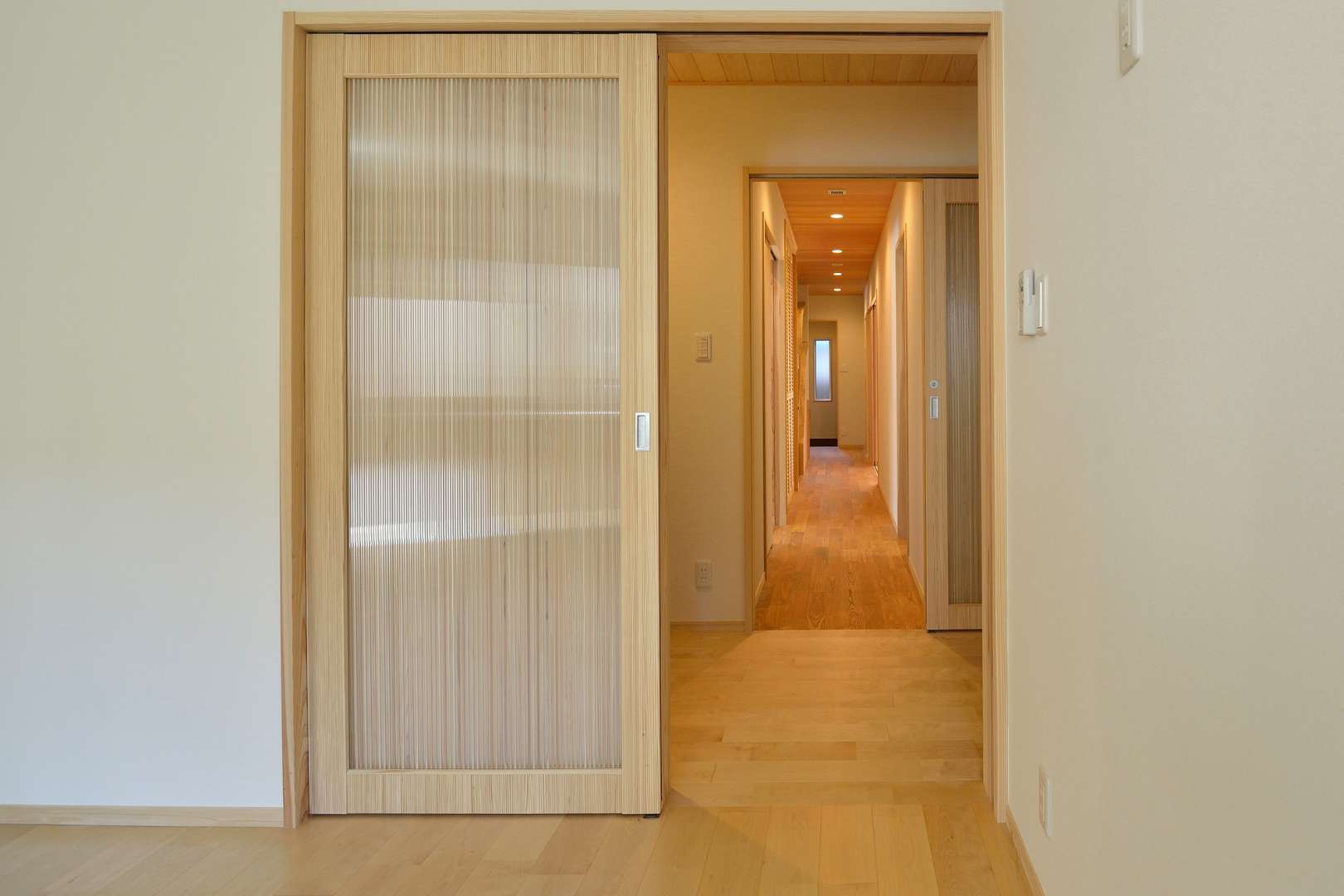

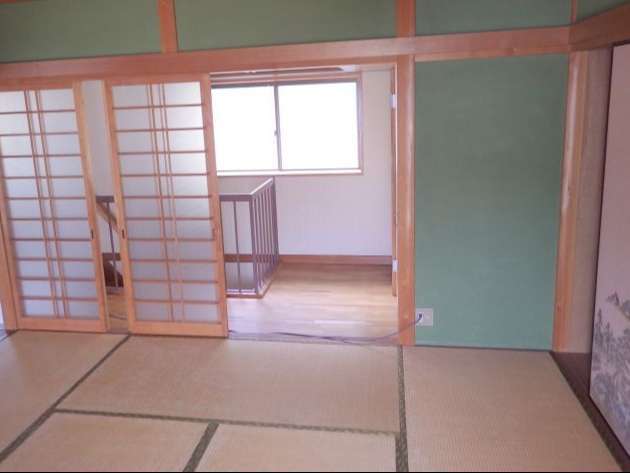

・片引き戸の図面と特徴
室内ドアとして需要が高い片引き戸は、壁の中に扉を引き込む「込み戸」や、壁の表面を走らせる「アウトセット」など、現場の状況に応じた選択が必要です。設計時は、扉が収納されるスペース（戸袋）の有効寸法を十分に確保し、反りを防ぐために見込み（厚み）を適切に設定します。特にアウトセットの場合、建材の重量に耐えられるよう、上吊りハンガーレールの下地強度を計算に入れることが重要です。

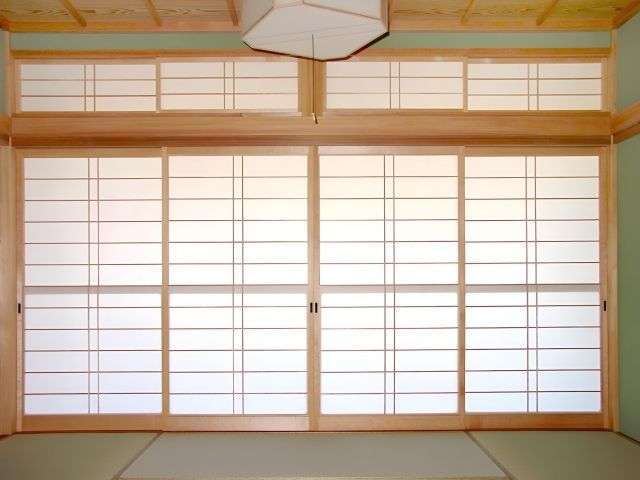

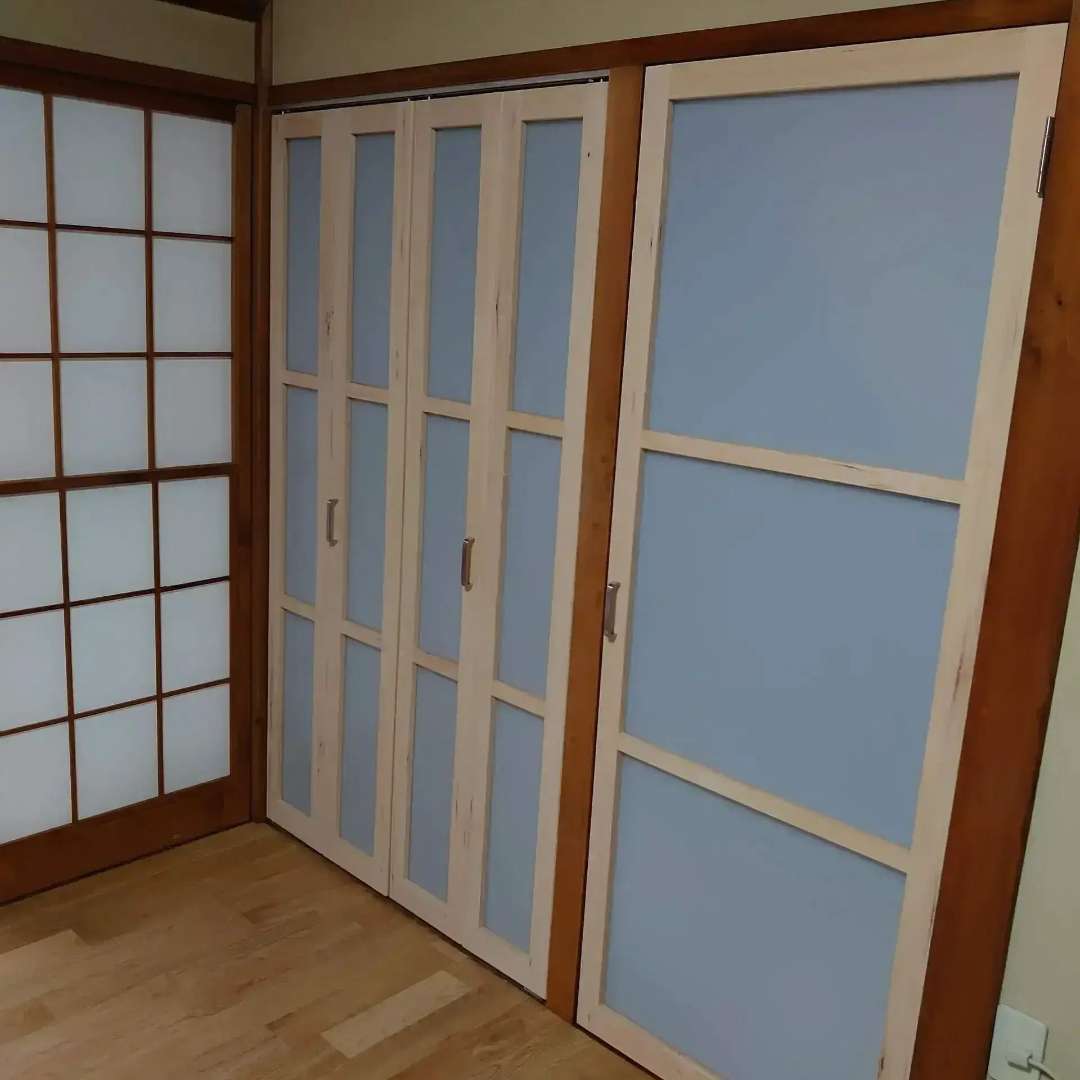

・引き違い戸の構造と寸法
2枚以上の扉をスライドさせる引き違い戸は、収納や広い間仕切りによく使われます。図面作成の鍵は、召し合わせ（扉が重なる部分）の寸法設定です。ここが広すぎると隙間風の原因になり、狭すぎると開閉時に干渉します。また、ガラスを入れた重量のある製品では、敷居と鴨居の溝の深さや、スムーズな動きを維持する戸車の調整幅も詳細図に明記すべき要素です。
・建具枠と壁の取り合い
意匠図で空間を美しく見せるためには、建具枠と壁材（クロスや塗り壁）との接点、つまり「ちり」の処理が欠かせません。枠を目立たせない「枠なし納まり」や、ケーシング枠で額縁のように強調する方法など、インテリアのテイストに合わせて素材と形状を選定します。実際の施工では壁の厚みに誤差が生じることもあるため、現場で微調整できるような余裕（逃げ）を持たせた納まりにしておくことが製作のコツです。
■RC造と木造の納まり比較
鉄筋コンクリート（RC）造と木造住宅では、躯体の精度や固定方法が根本的に異なります。意匠図通りの美しいラインを実現するには、それぞれの構造特性を深く理解し、現場の状況に合わせて適切な下地処理と枠の固定を行う計画性が不可欠です。
・RC造での木製建具施工
RC造は木造に比べて躯体の不陸（凹凸）や寸法誤差が生じやすく、一度コンクリートを打設すると修正が困難です。そのため、木製建具を納める際は、あらかじめ図面上でモルタルの厚みやクリアランス（余裕）を十分に見込んでおく必要があります。また、枠の固定には溶接アンカーを使用するなど、重量のある建具でも垂れ下がらない強固な施工方法を選択することが、長期的な開閉精度を保つために重要です。
・枠固定と下地の仕上げ
枠を固定する下地材の選定も、構造によってアプローチが変わります。木造なら柱や間柱に直接ビスが効きますが、RCや鉄骨の場合はLGS（軽量鉄骨）下地や木レンガの配置計画が必須です。特にクロスや塗り壁で仕上げる際、壁厚と枠の見込み（奥行き）が合っていないと、取り合い部分に亀裂が入る原因になります。仕上げ材の厚みを計算に入れた正確な図面作成が、メンテナンスの手間を減らすことにつながります。
■機能性を高める図面設計
デザインだけでなく、居住性能を左右するのが図面の精度です。音漏れや隙間風を防ぎ、将来的な修理まで見越した設計は、プロの仕事として高く評価されます。カタログスペックだけでは見えない、現場で役立つ機能的なディテールについて解説します。
・気密・遮音性の確保
引き戸は構造上、開き戸よりも隙間ができやすく、音や冷気が漏れやすい弱点（デメリット）があります。これを防ぐには、召し合わせ部分にモヘアなどの気密材を埋め込む加工図が必要です。また、カタログ上の製品寸法だけでなく、実際に施工した際の床や枠とのクリアランス（隙間）をミリ単位で検討し、トイレや寝室でも安心して使える遮音性能を確保することが設計者の腕の見せ所です。
・長く使うためのメンテナンス
木製建具は環境によって反りや摩耗が生じるため、施工後のメンテナンス性は重要な要素です。例えば、アウトセット納まりのハンガーレールを選ぶ際は、壁を壊さずに戸車の調整や交換ができるタイプを指定します。ショールームで実物の動きや金物の位置を確認し、将来的に部品交換が必要になった際の手順まで考慮して図面を作成することで、クライアントからの長期的な信頼獲得につながります。
■まとめ
木製建具の美しさと機能性を最大限に引き出すためには、正確な納まり図の作成と、現場の状況に適した種類の選択が欠かせません。片引き戸や引き違い戸といった形式の違いはもちろん、RC造や木造といった構造上の特性を深く理解することで、後々のトラブルを防ぎ、スムーズな施工が実現します。
単なる開口部の部材としてではなく、インテリアの質を決定づける重要な要素として、細部の寸法や金物の選定にまでこだわることが、理想の空間づくりへの近道です。
